HOPE RD-7 型
減压阀

●特长 ●说明书/外形图 ●火焰形状
hope
特长
压力控制阀用于保持油炉的输送压力持续不变。
说明书/外形图

外形图

型式

尺寸（Rc）

最大供給圧（P1）

圧力调整范围（P2

重量(kg)

RD-7L

3/8

1/2

1MPa

0.01～0.15MPa

6.1

RD-7M

0.06～0.2MPa

RD-7H

0.15～0.3MPa

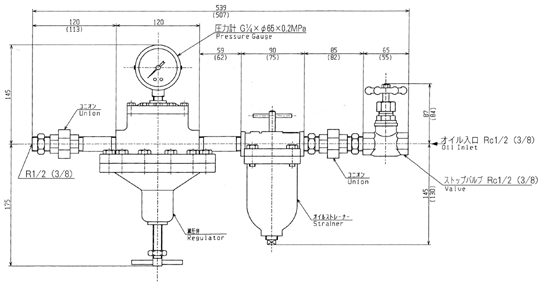

外形图
hope

（1）

減圧弁（RD-7）



（2）

油过滤器（HS-10?15）



（3）

截止阀（Rc1/2?Rc3/8）



（4）

圧力計

0.2MPa:RD-7L





0.6MPa:RD-7M、H

※質量9.5（8.3）kg （ ）:Rc3/8

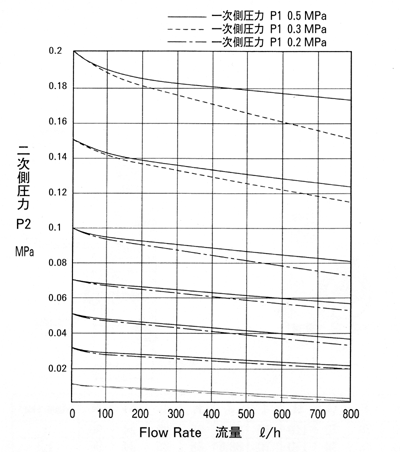

流量特性曲线图
hope
