瓦斯燃烧器
HOPE EXA-R 型
过剩空气燃气燃烧器 烧嘴砖圆形

●特长 ●说明书/外形图 ●火焰形状
hope
特长
 喷嘴混合型燃烧器能够获得非常稳定的燃烧即使与超量空气一起使用。因为高速燃烧能将炉内流体的温度混合均匀,更进一步地,一个如此高的高反折率使得温度调节控制延伸到低温区域成为可能。
说明书/外形图

说明书
燃料 各种燃料瓦斯
基准压 瓦斯:2~10kPa
空气:6kPa

型号

燃烧容量
kW (×1,000kcal/h)

燃烧空气流量
(m3/h)

接续口径

空气 一次空气 瓦斯

EXA-1R

97(83)

91

Rc 11/4

Rc 1

EXA-2R

166(143)

157

Rc 11/2

EXA-3R

255(219)

241

Rc 2

EXA-4R

453(390)

429

Rc 3 Rc 2
EXA-5R 724(623) 685 Rc 4
EXA-6R 1,060(912) 1,003 125A(JIS5K) Rc 3
EXA-7R 1,530(1,316) 1,448 150A(JIS5K)

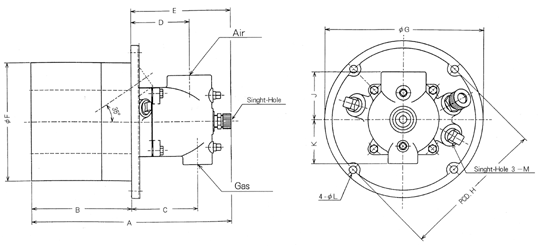

尺寸
hope

型号

A

B

C

D

E

F

G

H

J

K L M

重量
(kg)

EXA-1R

317

170

88

85

147

Ø205

265

240

75

75 13 3/4

21

EXA-2R

325 96 90 155 22

EXA-3R

341

113 100 171 80

23

EXA-4R

423 210 132 120 213 Ø265 345 310 105 100 15 43
EXA-5R 452 161 135 242 110 44
EXA-6R 547 260 184 165 287 Ø340 435 395 150 135 19 1 84
EXA-7R 574 211 180 314 87
火焰形状
hope

使用条件

燃烧空气压力

6kPa

燃料

LPG

空气比

1.1



形式

ØD (mm)

L (mm)

L1 (mm)

EXA-1R

180

650

170

EXA-2R

200

850

170

EXA-3R

230

1,050

170

EXA-4R

300

1,400

210

EXA-5R

300

1,600

210

EXA-6R

350

1,800

260

EXA-7R

400

2,000

260
