低压空气喷雾式燃油燃烧器

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
所属分类
HOPE燃烧器
数量
-
+
库存:
0
暂时无货
1
产品描述
参数
燃油燃烧器
HOPE LP 型
低压空气喷雾式燃油燃烧器

●特长 ●说明书/外形图 ●火焰形状
hope
特长
油和空气的调整机构放在燃烧器本体上面,组成了一体化结构,根据二个操作盘就可以简单的调节燃烧量,油量调节阀可以微调油量的大小。
说明书/外形图

说明书
燃料 灯油、 轻油、 重油
基准压 油 50kPa
空気 6kPa
标准附属品 補助过滤器
金属软管
尺寸
hope

型号

燃烧容量
kW (×1,000kcal/h)

燃烧空气流量
(m3/h)

接续口径

A

B

C

D

E

重量
(kg)

空气

LP-1

162(139)

60

Rc 1

G 1/2

295

95

120

74

130

7.3

LP-2

270(232)

96

Rc 11/2

310

109

120

84

141

7.8

LP-3

437(376)

156

Rc 2

327

123

123

91

157

9.8

LP-4

766(659)

276

Rc 3

377

163

133

117

198

13.5

LP-5

1,298(1,116)

468

462

172

177

140

160

21.5

LP-6

1,947(1,674)

702

Rc 4

499

194

190

160

170

26.5

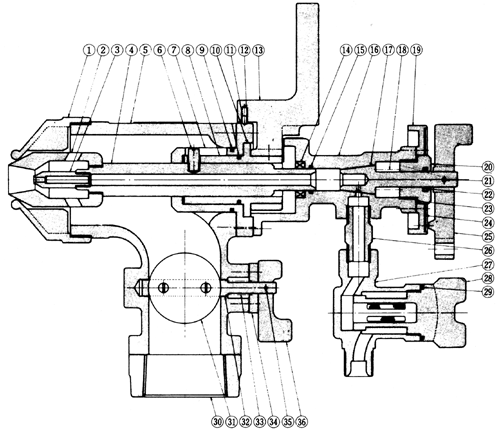

构造图
hope


1

本体キャップ



13

エアー調整ハンドル



25

オイル調整ハンドル

2

アトマイザー

14

オイルシール

26

中間ニップル

3

オイルノズル

15

O"リング

27

補助ストレーナー本体

4

センターチューブ

16

オイルバルブ本体

28

ストレーナーキャップ

5

バーナー本体

17

オイル調整スピンドル

29

Oリング

6

ガイドビス

18

スピンドル押えバネ

30

フランジ

7

リードブッシュ受

19

油量目盛取付板

31

エアーバタフライ

8

リードブッシュ

20

シールホルダー

32

バタフライスピンドル

9

¨O¨リング

21

テーパーピン

33

スプリング

10

¨O¨リング

22

¨O¨リング

34

バタフライキャップ

11

位置決メピン

23

シールパッキン

35

テーパーピン

12

スプリング

24

油量目盛板

36

バタフライハンドル

火焰形状
hope

使用条件

大气中

燃烧空气压力

6kPa

燃料

灯油



型号

ØD (mm)

L (mm)

LP-1

300

1,300

LP-2

350

1,500

LP-3

400

1,800

LP-4

450

2,200

LP-5

500

2,400

LP-6

500

2,600
