空气控制蝶形阀

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
所属分类
附件
数量
-
+
库存:
0
暂时无货
1
产品描述
参数
附件

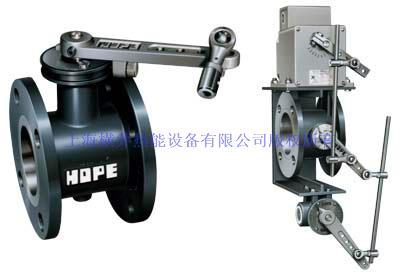

HOPE CDF 型
空气控制蝶形阀

●特长 ●说明书/外形图 ●火焰形状

特长
控制节气装置(阻尼器)用于调节空气/燃气流比例,它能够通过随机安装一个控制马达来实现自动控制。
说明书/外形图

说明书

特殊附品

控制马达、架台、连杆

标准附属品

单边法兰(法兰式)、连杆接头
法兰式是JIS5K标准

CD型

hope


外形图
hope

型号

A(Rc)

B

C

D

E

F

F'

G

重量kg)

CD-20

3/4

70

26

42

24

62

162

47

1.1

CD-25

1

70

26

42

24

62

162

47

1.0

CD-32

11/4

75

31

46

30

68

168

57

1.3

CD-40

11/2

80

34

50

33

71

171

63

1.4

CD-50

2

85

41

53

40

78

178

76

1.7

CD-65

21/2

90

49

56

49

87

187

93

2.2

CD-80

3

100

56

64

56

94

194

106

2.9

CD-100

4

120

70

80

72

109

209

134

4.4

※F'尺寸是TSL型标砖
※流体温度500℃以下是TS型

CDF型

hope


外形图
hope
※( ) : CDF-125-350

型式

A
(JIS5K)

B

C

D

E

F

F'

G

H

I

J

重量
(kg)

CDF-40

40A

80

62

64

20

100

200

120

95

4

15

4.9

CDF-50

50A

85

67

69

27

105

205

130

105

4

15

5.7

CDF-65

65A

90

80

74

43

117

217

155

130

4

15

7.5

CDF-80

80A

100

93

82

45

130

230

180

145

4

19

10.0

CDF-100

100A

120

103

100

80

141

241

200

165

8

19

12.8

CDF-125

125A

140

123

120

95

168

268

235

200

8

19

19.5

CDF-150

150A

160

138

140

105

184

284

265

230

8

19

25.0

CDF-200

200A

180

165

158

128

212

312

320

280

8

23

37.0

CDF-250

250A

200

198

178

110

245

345

385

345

12

23

53.0

CDF-300

300A

220

220

196

120

268

368

430

390

12

23

64.0

CDF-350

350A

240

245

214

130

293

393

480

435

12

25

91.5

※F尺寸是TSL型标准
※重量是法兰和螺栓组合在一起的重量
