HOPE CDW 型
薄型蝶形自动控制阀

●特长 ●说明书/外形图 ●火焰形状
hope
特长
质量是指包含所有已安装的配套法兰、螺钉、螺母以及外包装。
说明书/外形图

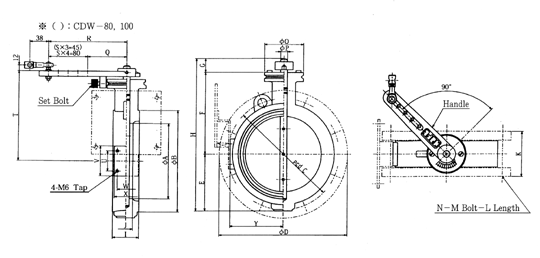

外形图/尺寸
hope

型号

接続口径
(JIS5K)

A

B

C

D

E

F

G

H

I

J

K

L

CDW-65

65A

68

110

130

155

70

105

20

195

43

22

74

100

CDW-80

80A

81

125

145

180

77.5

118

20

215.5

43

22

74

100

CDW-100

100A

106

145

165

200

90

129

20

239

43

22

78

100

CDW-125

125A

131

180

200

235

105

154

29

288

54

28

89

120

CDW-150

125A

156

210

230

265

117.5

170

29

316.5

54

28

93

120

CDW-200

200A

205

256

280

320

142

198

29

369

54

28

97

130


型号

M

N

O

P

Q

R

S

T

U

V

W

X

Y

重量
(kg)

CDW-65

12

4

55

9

65

110

15

128

35

55

26

38

60

8.0

CDW-80

16

4

55

9

65

110

15

130.5

35

55

26

38

67.5

8.5

CDW-100

16

8

55

9

65

110

15

141.5

35

55

26

38

93.5

10.0

CDW-125

16

8

80

14

80

160

20

170.5

56

76

36

48

108.5

15.5

CDW-150

16

8

80

14

80

160

20

186.5

56

76

36

48

110

19.0

CDW-200

20

8

80

14

80

160

20

214.5

56

76

36

48

133

25.5

※ 重量是法兰和螺栓,螺帽,电片组合在一起的重量
