HOPE HDG/HDGF 型
瓦斯用手动蝶形阀

●特长 ●说明书/外形图 ●火焰形状

特长
可提供各种型号的手动调节空气/ 燃气量。

标准附属品

单向法兰
法兰式JIS5K标砖
HDG型
hope
外形图/尺寸

hope


型式

A

B

C

D

D′

E

重量(kg)

HDG-20

Rc 3/4

70

47

59

159

87

1.0

HDG-25

Rc 1

70

47

59

159

87

0.9

HDG-32

Rc 11/4

75

57

65

165

98

1.2

HDG-40

Rc 11/2

80

63

68

168

104

1.3

HDG-50

Rc 2

85

76

75

175

117

1.7

HDG-65

Rc 21/2

90

93

84

184

134

2.0

HDG-80

Rc 3

100

106

91

191

148

2.7

HDG-100

Rc 4

120

134

106

206

177

4.2
HDGF型
hope

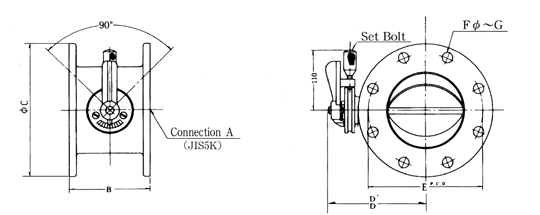

外形图/尺寸

hope

型式

A

B

C

D

D′

E

F

G

重量(kg)

HDGF-40

JIS5K 40A

80

120

97

197

95

15

4

4.0

HDGF-50

JIS5K 50A

85

130

102

202

105

15

4

5.0

HDGF-65

JIS5K 65A

90

155

115

215

130

15

4

7.5

HDGF-80

JIS5K 80A

100

180

127

227

145

19

4

10.0

HDGF-100

JIS5K 100A

120

200

138

238

165

19

8

12.5
流量特性（△P=1kPa）
 hope
 hope
差圧補正係数

差圧（kPa）

係数

0.05

0.22

0.1

0.32

0.25

0.50

0.50

0.71

1.00

1.00

1.50

1.22

2.00

1.41

3.00

1.73

4.00

2.00

5.00

2.24

6.00

2.45

7.00

2.65

8.00

2.83
